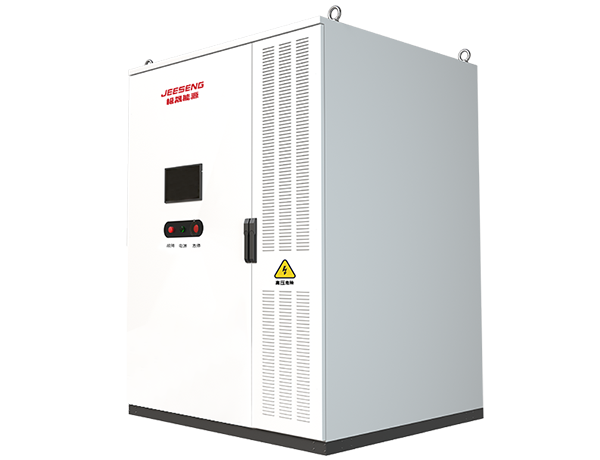

232KWh-液冷儲能柜
安全可靠
BMS系統
智能高效
核心優勢
- 01安全可靠
- 該系統的PCS防護等級為IP65，采用360度全方位安全防護設計，通過內短監測、內阻監測、溫度梯隊變化監測、可燃氣體監測、氣體消防系統等，確保系統安全可靠運行。
- 02靈活配置

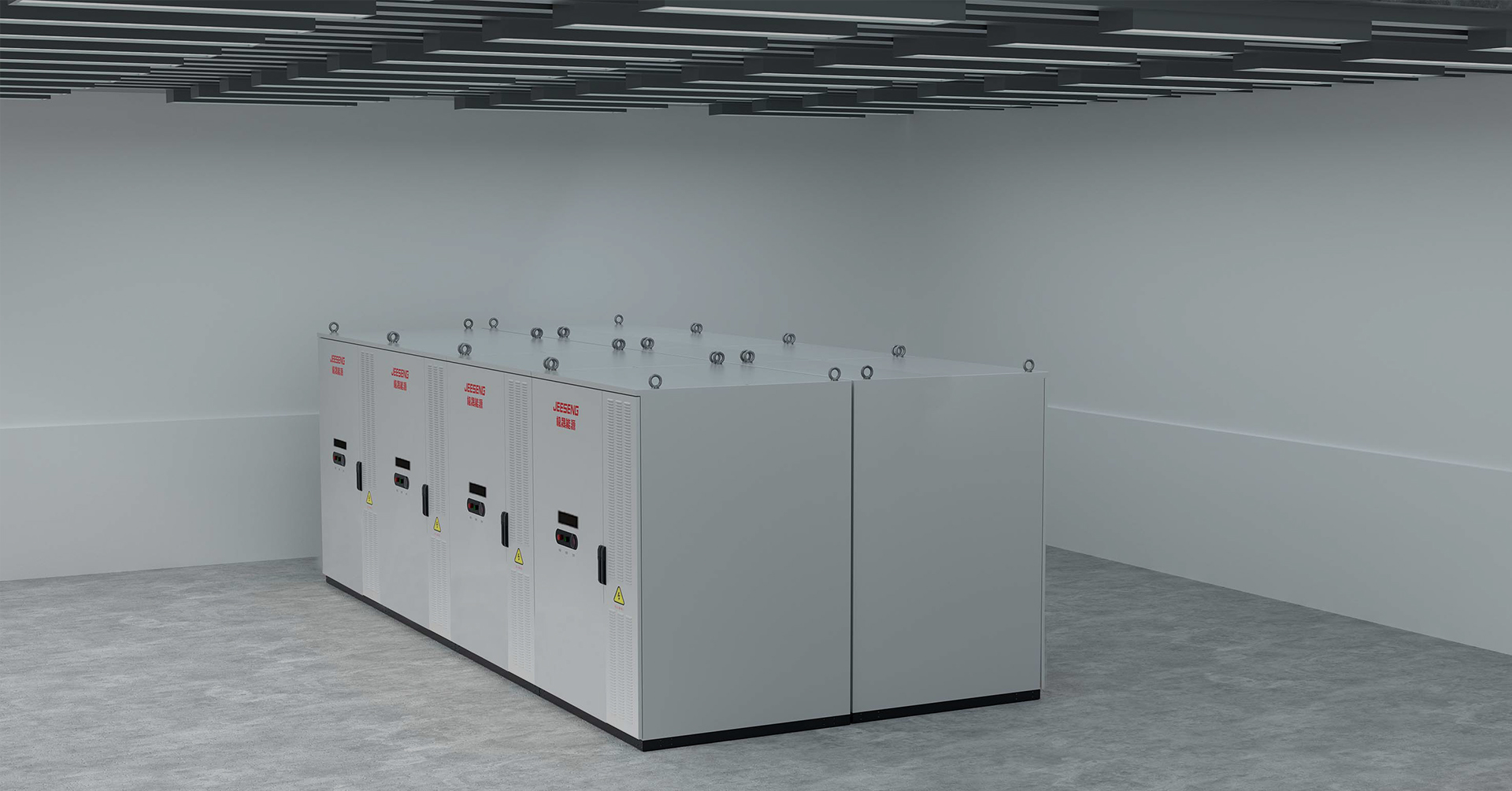

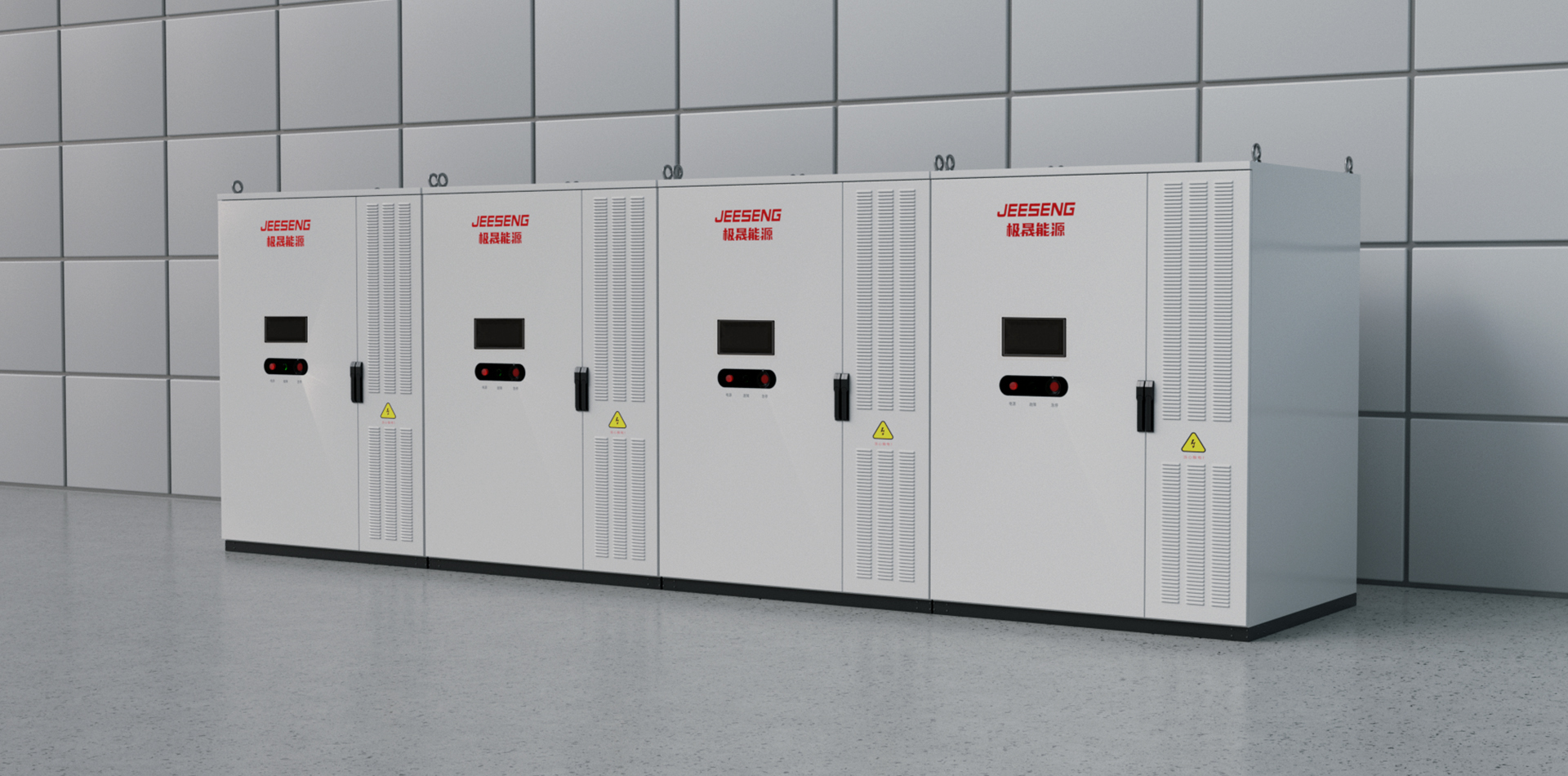

- 該系統可以根據客戶需求進行靈活配置一個系統232度電，可以多個組合拼在一起（最大支持16個系統組合），可以滿足不同場景的需求。
- 03智能高效
- 高效化、數字化、智能化能量管理系統架構設計；故障預測、識別及快速定位；完善故障分級保護機制。
- 04合規性和兼容性
- 系統狀態支持實時在線監測；大容量，長壽命，高放電倍率。
BMS系統·EMS系統· PACK安全設計·壽命長
- PACK安全設計：電池 PACK 集成主動均衡功能，成本比較高，比被動均衡貴3倍，主動均衡的安全性比被動均衡強10倍；安全性極高的LFP體系 ，結構穩定性。
- 壽命長：電芯循環次數達8000~10000次，10年后仍保持70能效（兩充兩放）。
- BMS系統：智能化管理及維護各個電池單元，防止電池出現過充電和過放電，延長電池的使用壽命，監控電池的狀態。
- EMS系統：新型模塊化儲能技術/氣凝膠隔熱絕緣材料/傳統 的電氣保護/熱管理和高效消防安全系統等手段保障整套設備的運營安全。
液冷系列技術優勢
液冷技術功耗更低、制冷效果更好，液冷具備載熱量大，換熱效率高的特點，在電池包能量密度高，充放電速度快，環境溫度變化大的場合得到廣泛的應用。
更強大
更安全
更靈活
更智慧
更迅捷
更便捷

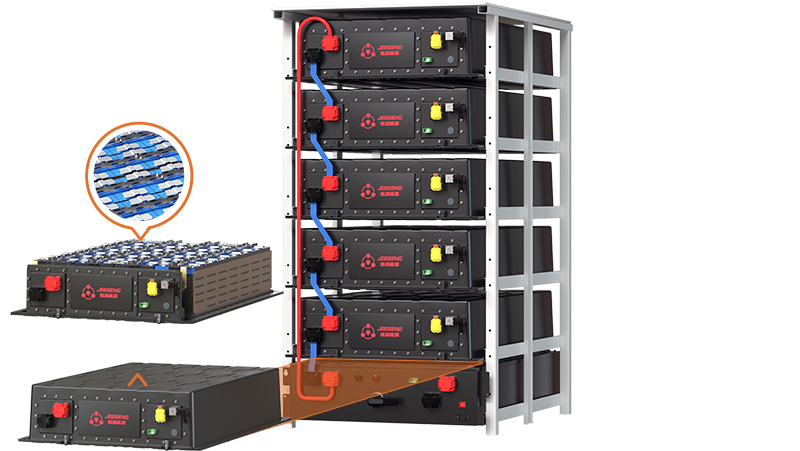

液冷系列散熱原理
液冷原理采用水、乙醇、硅油等冷卻液，通過液冷板上均勻分布的導流槽和電芯間接接觸進行散熱。

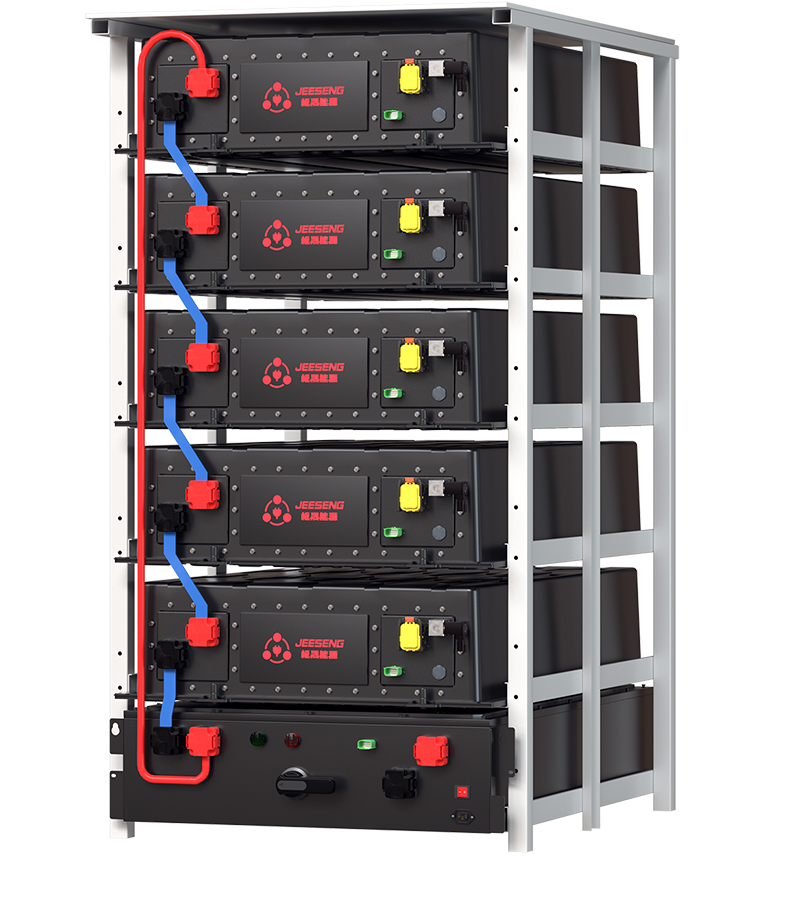

液冷電池簇參數
| 電池包PACK | 1P52S 280AH 46.592KWh |
| PACK標稱電壓 | 166.4V |
| 電池簇電壓范圍 | 650Vdc～949Vdc |
| 電池簇容量 | PACK 5pcs+高壓箱 232KWh |

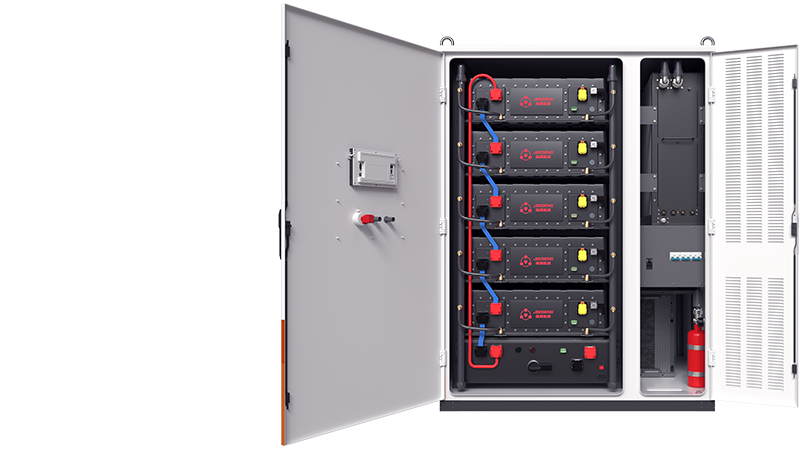

液冷電池內部結構
工商業儲能系統可減少對傳統電能的依賴，減少了電網的壓力和負荷，緩解了電能供應不足的壓力，為用戶
節約電能投入費用和提供更加可靠和穩定的電力供應，能夠有效地應對電力
故障和停電的問題，避免因停電而導致經營和生產等損失。
削峰填谷
利用峰谷差價套利，誠小專變的容量。
提升電能
通過無功調節穩定電壓，改善電能質量。
斷電后備
后備功能，防止重要負載掉電。
能量穩定
新能源的并網能量有波動，通過儲能穩定其輸出能量誠少電網波動。
調峰調頻
精準快速響應調峰調頻指令，減少火力發電機的爬坡頻次，提高發電機運行效率。
能量時移
將光伏發電儲備起來，在晚上或用電量的大時候釋放。針對限光地區，可將超出限制的部分存起來，轉移到其他時段并網。
用戶側儲能解決方案
分時電價削峰填谷、動態擴容及需求側響應,省用電電費,另外儲能可輔助分布式電源的接入，為電網提供友好型電源。
采用模塊化設計，減少了電池一致性帶來的收益損失;遠程監控,智能化程度高，可實現無人值守，降低系統運維費用;應急供電、削峰填谷、改善供電質量，適用于工商業用戶、數據中心等場。
電源側儲能解決方案
延緩配電網升級、應對輸電線路故障、參與調頻調峰等輔助服務,提高了電網可靠性。
采用模塊化設計，減少了電池一致性帶來的收益損失;遠程監控,智能化程度高，可實現無人值守，降低系統運維費用;應急供電、削峰填谷、改善供電質量，適用于工商業用戶、數據中心等場。
輸配電側儲能解決方案
鋰電儲能系統可實現增容擴容、備用電源等功能，在輸配電側接納更多的可再生能源，保障電網安全、穩定、高效、低成本運行。
符合電力監管要求，承接電網政府調頻指令獲得收益;幫助電網穩定運行，減少損耗;配合風光儲聯合監控系統狀態，自主運行，快速響應調頻指令，并網友好。
| 產品名稱 | JEE-II-232液冷儲能柜 | ||
| 電網端（并/離網） | 額定電網電壓 | AC380V(-15%~+10%) | |
| 額定輸出頻率 | 50Hz/60Hz(士5Hz) | ||
| 交流接入方式 | 三相四線（帶零線N） | ||
| 隔離方式 | 無隔離并網 | ||
| 最大充/放電功率 | 110KW/AC(持續),120KW(1min)130KW(1s) | ||
| 充換電切換時間 | 小于10ms | ||
| 電池端參數 | 電池類型 | 鋰電子電池(磷酸鐵鋰) | |
| 額定電量 | 232KWh | ||
| 最大充/放電電量 | DOD95% | ||
| 最大充/放電電流 | 167A | ||
| 額定充/放電功率 | 105KW | ||
| 循環次數 | 8000(100%充放,衰減到70%,25°C) | ||
| 系統效率/功能/安全 | 系統最大效率 | ＞92% | |
| 充電最大效率 | ≥96% | ||
| 放電最大效率 | ≥96% | ||
| 系統主要功能 | 防逆流保護、高低壓穿越、并/離網工作、孤島保護負荷跟蹤、需量控制、遠程調度與監控OTA | ||
| 系統安全防護 | 過壓、欠壓、短路、過載、過流、過溫、防雷、漏電絕緣檢測、機柜+PACK級沉浸式消防設計等 | ||
| 整體技術參數 | 尺寸（寬/深/高） | 1400x1250x1850mm | |
| 重量 | ≤2500kg | ||
| 工作海拔 | 3000m(100%AC輸出) | ||
| 散熱方式 | 二代液冷板式或浸沒式(電池+PCS) | ||
| 防護等級 | ≥IP65 | ||
